Проектирование структурированных кабельных систем

Проектирование структурированных кабельных систем 29.09.2016

Для создания единой информационной системы на крупном объекте необходимо проектирование СКС – на основании такого проекта возможно объединение локальных сетей, телефонии, видеонаблюдения, охранных систем в один общий комплекс. Под термином структурированной кабельной системы понимается структура, в которую входят следующие компоненты:

  • Всевозможные кабели (стандартные из меди, а также оптоволоконные).
  • Разъемы, соединители, гнезда, розетки для подключения электронного оборудования.
  • Системные панели (кроссовые, коммутативные).

Все компоненты объединяются по группам, выполняют строго определенные задачи по своему назначению. Термин СКС выбран потому, что система структурированная, она может работать с различным телекоммуникационным оборудованием, с различными видами информации. Ограничений по конструкции и происхождению компонентов практически нет – они могут серьезно различаться, но адаптируются к использованию в составе единого комплекса.

В отличие от классических простых систем передачи данных, в случае с СКС формируется максимально полная мультимедийная среда, охватывающая все используемое оборудование. Несмотря на то, что используются и оптоволоконные, и коаксиальные кабели, все они могут быть частью одной системы и одинаково эффективно выполнять функции по передаче данных.

Разработка проекта структурированной кабельной системы

Качество взаимодействия всех входящих в структуру компонентов зависит от того, насколько грамотно была разработана СКС. Любой такой проект разрабатывается в соответствии с проектировочными требованиями и стандартами, а также с учетом конкретных условий и специфики объекта. В общем случае, проектирование состоит из следующих этапов:

  • Разработка технического задания, в соответствии с которым будет проектироваться сеть.
  • Подготовка основного рабочего проекта.
  • Разработка документации для практической реализации проекта.

Все работы ведутся специалистами высокого класса, ведь речь идет о формировании сложной многоуровневой системы, состоящей из сотен и даже тысяч компонентов. Ниже каждый из этапов проектирования рассматривается более подробно.

Техническое задание для разработки проекта СКС

Оптимальный вариант для организации-исполнителя – это техническое задание, полностью разработанное клиентом. На практике такое встречается редко, ведь у большинства организаций просто нет специалистов соответствующего профиля и квалификации. В задании должны быть отражены все особенности будущей системы, и потому лучший вариант – это привлечение специалистов со стороны компании-исполнителя. Они точно знают, что необходимо для подготовки проекта, и могут подготовить корректное ТЗ в соответствии с действующими нормами и пожеланиями заказчика.

Действия специалистов следующие:

  • Выезд на объект, обследование имеющихся систем и оборудования.
  • Предварительная подготовка проектных решений, которые могут быть реализованы на объекте.
  • Оценка сложности проекта и его реализации, обсуждение нюансов с заказчиком.

После подготовки технического задания оно направляется на согласование клиенту. Если все пожелания учтены, и необходимости внесения изменений нет, начинаются основные проектные работы.

Подготовка рабочего проекта

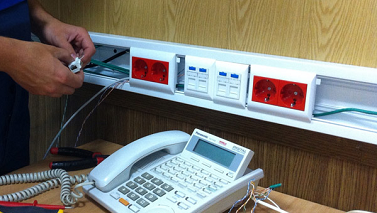

Рабочее местоВ состав проектной документации входит все, что необходимо для дальнейших работ по построению структурированной кабельной системы – это документы, схемы, чертежи, подробные описания работ. В проекте указываются все нюансы – используемые кабели и оборудование, места установки, способы монтажа, используемые нормы и стандарты. По завершению разработки итоговые документы направляются заказчику на согласование, и только после подтверждения начинается реализация проекта.

Действия специалистов на этапе подготовки основной проектной документации:

  • Проектировщики на основании технического задания формируют порядок работ по формированию СКС.
  • Подбор оборудования и кабелей передачи данных, анализ совместимости.
  • Объединение всего массива данных в единую согласованную структуру.
  • Предоставление готового проекта заказчику для утверждения.
  • При необходимости – взаимодействие с государственными инстанциями для получения необходимых разрешений.

Специалисты, курирующие проектировку на всех этапах, внимательно следят за тем, чтобы проектная документация полностью соответствовала требованиям, указанным в техническом задании. На данном этапе у заказчика есть возможность внести изменения, и они будут учтены с внесением необходимых поправок. Результатом всего комплекса работ становится исполнительная документация, которую предоставляют заказчику уже после прокладки всех кабелей и установки всего оборудования.

Назначение исполнительной документации

Данные документы формируются уже после того, как все подготовительные и монтажные работы завершены, когда структурированная кабельная система протестирована на соответствие техническим требованиям (тестируется в том числе и пропускная способность кабелей, эффективность передачи данных). По ряду пунктов содержание исполнительной документации практически полностью совпадает с основными проектными документами, однако в ней указываются изменения, возникшие уже на этапе практической реализации СКС.

Назначение исполнительной документации:

  • Для заказчика – организация корректной эксплуатации системы, с текущим обслуживанием штатными системными администраторами.
  • Для эксплуатационных служб – учет новой СКС в общей структуре объекта.

На основании исполнительной документации в дальнейшем будет выполняться ремонт и модернизация СКС. Как правило, возможности для модернизации закладываются в систему еще на этапе проектирования – изначально планируются пути ее расширения (например, для подключения новых сегментов, для расширения на новые рабочие места и т.д.).

Авторский надзор – гарантия корректного исполнения проекта

Монтаж и предварительные тесты структурированной кабельной системы – этап еще более сложный, чем проектирование. В рамках практической реализации проекта СКС выполняются следующие действия:

  • Монтируются специальные коммуникационные каналы, по которым будут прокладываться кабели. Каналы формируются из коробов, гофрированных трубок, лотков и других компонентов.
  • Проделываются технологические отверстия.
  • Прокладываются линии кабелей по предварительно установленным каналам.
  • Формирование питающей системы: силовые кабели и провода питания, монтаж розеток и разъемов.
  • Оснащение и установка прочего оборудования (технические шкафы, панели и т.д.), необходимого для нормального функционирования системы.
  • Тестирование линий кабелей на общую работоспособность и пропускную способность.

Итак, в рамках формирования СКС должны быть выполнены большие объемы работ различного профиля, в таких условиях строгий контроль становится необходимостью. Для контроля используется авторский надзор, которым занимаются технические специалисты компании, выполняющей установку СКС. Это работники, непосредственно занимающиеся проектированием – они знают все нюансы в рамках своей ответственности и потому могут предотвратить ошибки, неизбежно возникающие в ходе монтажа кабелей, оборудования, вспомогательной инфраструктуры.

Результатом авторского надзора становится комплекс оборудования, полностью соответствующий проектной документации. Также авторский надзор позволяет корректно вносить изменения, возникающие уже в ходе прокладки кабельных линий и установки электронной техники. Эти изменения не отражаются в базовых документах, но закладываются в исполнительные. Благодаря контролю изменения вносятся так, чтобы не навредить качеству и эффективности СКС.

Особенности проектирования подсистем

Расчет СКС ведется по общей структуре, а также по подсистемам. Телекоммуникационная стадия проектирования предполагает деление общего проекта на несколько составляющих, упрощается подбор оборудования и коммуникационных линий, облегчается организация взаимодействия компонентов. Выделяются следующие подсистемы:

  • рабочего места;
  • горизонтальные;
  • внутренние и внешние магистральные;
  • административная с коммутационной техникой, с коммутационными и кроссовыми шнурами.

Проектные работы ведутся последовательно по всем подсистемам – это позволяет максимально эффективно проложить линии проводки и подключить необходимое оборудование. В исходном техническом задании указывается очередность, в которой должно выполняться проектирование подсистем. Рассматриваемый формат планирования упрощает подготовку спецификаций на оборудование, а также общий порядок работ. Становится возможным параллельный монтаж на нескольких участках, так как общая задача разбивается на несколько локальных.

Проектирование СКС нужно доверить специалистам

Подготовка и практическая реализация проекта структурированной кабельной системы – сложный многоступенчатый процесс. Большинство компаний и организаций не может выполнить такой объем работ корректно, опираясь только на свои силы. Таким образом, для проектирования СКС высокой сложности должны быть привлечены профессионалы. «Best Engineering Company» оказывает полный спектр услуг по разработке, монтажу и подготовке к эксплуатации структурированных кабельных систем любого уровня сложности. Обращение к профессионалам – гарантия качественной работы СКС!
